高温网带炉
发布时间：2019-7-25 16:52:22
网带式热处理及机组
用途、适用范围
该系列机组主要供批量生产的精密型、微小型工作，如标准件、链条、钟表、仪器仪表零件、小型工量具、轴承内外围、五金工具、缝纫机、摩托车零件等在保护气氛下进行淬火、薄层渗碳、碳碳氮共渗及其他化学热处理。
特点：
1、 结构新颖先进、机组组成配备合理、适应范围广、为各行业广泛采用。
2、 运行速度可无级调速，网带运行平稳，并设纠偏装置，生产率高，效益好。
3、 炉气稳定，温度均匀，工艺参数易于调整，工艺再现性好。
4、 马弗罐、网带、活动炉底板等采用高强耐热钢制造，可靠性好，寿命长。
5、 智能型仪表控温，PID调节，控温精度高，工作环境清洁，无噪音。
6、 全过程程序控制，可实现微机操作，自动化程度高

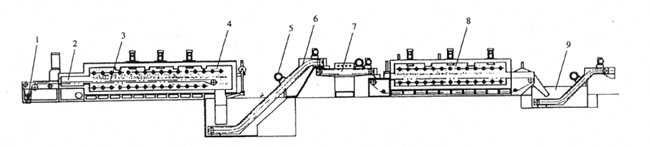

网络式电阻炉成套机组系统简图
1、加热炉驱动装置2、加热炉前室3、网带4、油糟传送带7、多功能清洗机8、回火炉
9、网带式发黑糟
网络式电阻炉成套机组系统简图
|
名称
|
单位
|
DS99-10
|
DS99-15
|
||||||||
|
加热炉
|
淬火糟
|
清洗机
|
回火炉
|
加热炉
|
淬火糟
|
清洗机
|
回火炉
|
||||
|
额定功率
|
KW
|
75
|
1.5/7.5
|
1.5
|
35
|
90
|
2.1/30
|
1.5/15
|
80
|
||
|
额定电压
|
V
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
||
|
相数
|
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
||
|
频率
|
Hz
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
||
|
最高工作温度
|
℃
|
950
|
0~60~120
|
0~80
|
650
|
950
|
0~60~120
|
0~80
|
650
|
||
|
工作区
尺寸
|
宽
|
mm
|
300
|
400
|
400
|
500
|
300
|
450
|
400
|
600
|
|
|
长
|
mm
|
3500
|
2500
|
2600
|
5040
|
4700
|
3000
|
3200
|
5400
|
||
|
高
|
mm
|
50
|
200
|
200
|
130
|
50
|
200
|
210
|
80
|
||
|
网带移动速度
|
mm/mh
|
17~180
|
17~180
|
17~180
|
17~180
|
17~180
|
17~180
|
17~180
|
17~180
|
||
|
气体消耗量
|
M3/h
|
8~10
|
|
|
|
9~12
|
|
|
|
||
|
生
产
率
|
淬 火
|
kg/h
|
150
|
150
|
150
|
150
|
200
|
200
|
200
|
200
|
|
|
渗碳
|
kg/h
|
80
|
80
|
80
|
80
|
100
|
100
|
100
|
100
|
||
|
碳氮共渗
|
kg/h
|
45
|
45
|
45
|
45
|
55
|
45
|
55
|
55
|
||
|
重量
|
kg/h
|
3600
|
3000
|
3200
|
4800
|
5200
|
4500
|
4300
|
6500
|
||
注：上料机可按用户需要配置
1150℃高温网带式热处理炉机组
用途：
高温网带炉机组采用氨分解气作保护气，适用于小型机械零件大批量生产，也可中途插入小批量、单件工件进行热处理或钎焊、烧结等。
适用范围：
1、 马氏体不锈钢制五金工具（或器具）、医疗器械、测量工具淬火；
2、 马氏体钢及贝氏体钢制机械、仪表零件淬火；
3、 高铬工具钢、高速工具钢、基体钢制工模淬火；
4、 奥氏体不锈钢、沉淀硬化钢、高温合金，耐热钢制零件的固溶处理；
5、 硬质合金工具及其它组合件的钎焊。
6、 粉末冶金零件的烧结。
注：加热和冷却过程中，用户根据需要也可选用其它类型的保护气氛。
特点：
本系列网带炉由高温加热炉、高温网带和网带传动机构，气冷室、保护气体发生器及电控系统等部分组成。工件在高温马弗罐采用高温耐热钢板，并用特种焊接工艺，工作寿命长。
连续式生产，工作温度高，保护气成分稳定，处理零件
表面光亮，变形微小。
采用微机控制数显仪表，具有PID调节，控温精度高，工艺参数易于控制。
1、 进料端支架 2、进料炉罐 3、炉体 4、热电偶 5、加热元件 6、炉衬 7、加热炉罐
7、炉罐联接器 9、冷却段炉罐 10、排气装置 11、出炉炉罐 12、出料端支架 13、网带
14、传动机构
1150℃高温网带式热处理炉机组
|
名称
|
单位
|
型 号
|
|||||||||||||
|
DS88-181
|
DS88-182
|
DS92-170
|
DS88-184
|
DS95-10
|
DS97-15
|
DS98-33
|
DS92-170A
|
DS98-18
|
DS99-18
|
DS97-128
|
DS97-128
|
DS99-615
|
|||
|
额定功率
|
KW
|
13
|
18
|
30
|
36
|
40
|
50
|
55
|
60
|
75
|
85
|
100
|
120
|
125
|
|
|
额定电压
|
V
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
|
|
相数
|
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
|
|
频率
|
Hz
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
|
|
最高工作温度
|
℃
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
|
|
工作区
尺寸
|
宽
|
mm
|
150
|
80
|
300
|
300
|
150
|
200
|
200
|
180
|
300
|
165
|
350
|
540
|
350
|
|
长
|
mm
|
2900
|
4100
|
4400
|
6500
|
6620
|
44000
|
4530
|
5230
|
75000
|
10000
|
8500
|
11000
|
14200
|
|
|
高
|
mm
|
20
|
50
|
40
|
50
|
65
|
30
|
50
|
80
|
110
|
165
|
100
|
70
|
200
|
|
|
网带移动速度
|
mn/min
|
26~2660
|
26~2660
|
26~2660
|
26~2660
|
26~2660
|
26~2660
|
17~180
|
17~180
|
17~180
|
17~180
|
17~180
|
17~180
|
17~180
|
|
|
保护气耗量
|
M3/h
|
2~3
|
4~6
|
6~8
|
6~8
|
6~8
|
8~10
|
8~10
|
8~10
|
8~10
|
9~12
|
9~12
|
11~13
|
13~16
|
|
|
生产率
|
kg/h
|
15
|
25
|
50
|
60
|
90
|
100
|
120
|
130
|
150
|
200
|
250
|
300
|
350
|
|
|
重量
|
kg
|
1800
|
2500
|
3500
|
3000
|
3000
|
2800
|
3000
|
2600
|
4000
|
4500
|
5000
|
5500
|
5800
|
|
